Fabricante: OCV Control Valves
Range
- Tamanhos: De 2” até 6”;
- Classe de Pressão: 150# ou 300#;
- Alimentação das válvulas solenoides: 110V ou 220V. Pode ser fornecida também em 24VDC;
- Vedações: Em viton. Pode ser fornecida também com vedações especiais para produtos específicos.
Aplicações / Operação

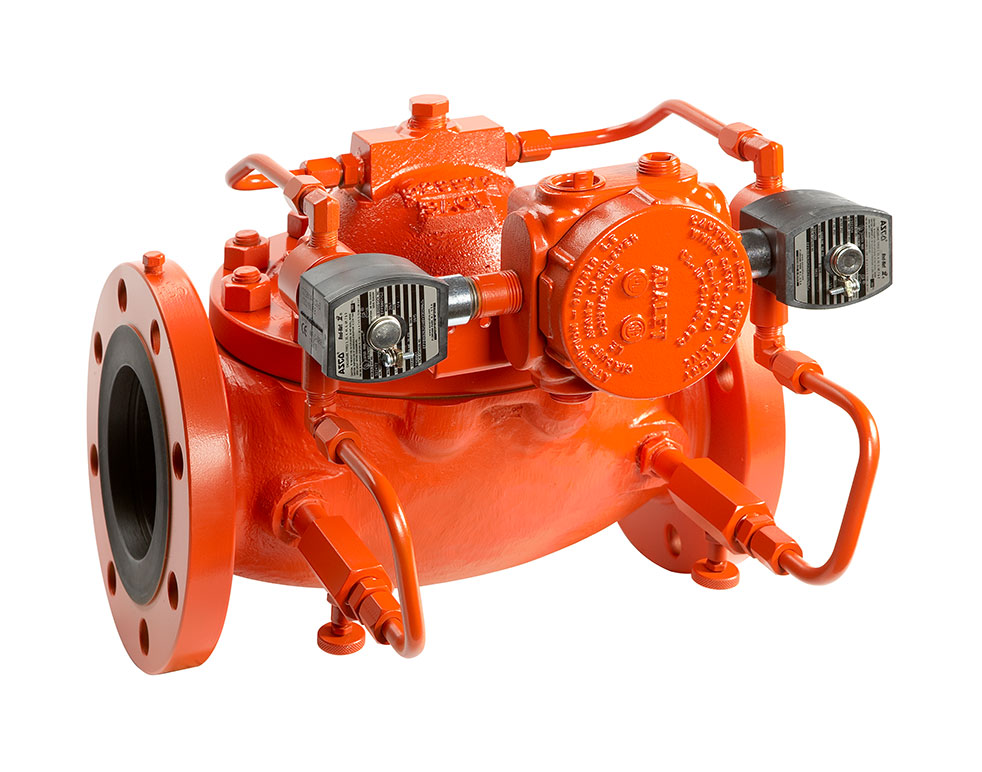

Modelo: 115-3
- Plataformas de carregamento e descarregamento de Terminais de Distribuição de combustíveis.
- As válvulas solenóides permitirão, em caso de ausência ou perda de energia elétrica, que a válvula principal retorne para a condição segura, de fechada.
- O modelo 115-3 é operado por meio de duas válvulas solenóides de duas vias. A primeira conecta a entrada da válvula principal na câmara do diafragma e, quando ela está aberta, faz com que a válvula principal feche. A segunda válvula solenóide conecta a câmara do diafragma na saída da válvula principal e, quando ela está aberta, permite que a válvula principal abra. Cada válvula solenóide opera em série com uma válvula agulha, que possibilita o ajuste fino da velocidade de abertura e fechamento da válvula principal.
Modelo: 115-4k
- Válvula de fechamento de emergência nas linhas de carregamento de combustíveis em Terminais de Distribuição.
- Uma válvula solenóide de três vias opera um piloto auxiliar de três vias de alta capacidade. Em uma posição, o piloto conecta a pressão de suporte à câmara do diafragma da válvula principal, ocasionando seu fechamento. Na outra posição, o piloto conecta a câmara do diafragma à jusante, permitindo a abertura da válvula. O piloto é equipado com uma válvula agulha que permite o controle da velocidade de abertura e fechamento da válvula.
Componentes
A válvula de controle modelo 115-4k consiste dos seguintes componentes, dispostos conforme ilustrado no diagrama esquemático abaixo:
- Válvula de Controle Básica Modelo 65;
- Piloto solenóide de Três Vias Modelo 452;
- Piloto acelerador de Três vias Modelo 3650;
- Piloto de controle diferencial Modelo 1356;
- Válvula agulha Modelo 141-2 ;
- Filtro em linha Modelo 123 );
- Indicador Visual Modelo 150 (opcional).
Principais características e diferenciais
- Possui válvulas solenóides (Normalmente Aberta e Normalmente Fechada) operadas eletricamente que permitem a abertura e fechamento da válvula, ou que a mesma seja mantida em qualquer posição intermediária;
- Todas as partes podem ser reparadas sem a necessidade de retirar a válvula da linha;
- Válvula do Mercado mais fácil de fazer manutenção. Menor custo de manutenção;
- Diafragma mais robustos que os demais fabricantes;
- Possibilita ajustes independentes da velocidade da abertura e fechamento;
- Todas as válvulas são testadas na fábrica antes de serem entregues e podem ser configuradas de acordo com os requerimentos do cliente;
- Todas as válvulas são enviadas com plaqueta com número de série e manual de Operação e Manutenção;
- Controle preciso de longo prazo.
